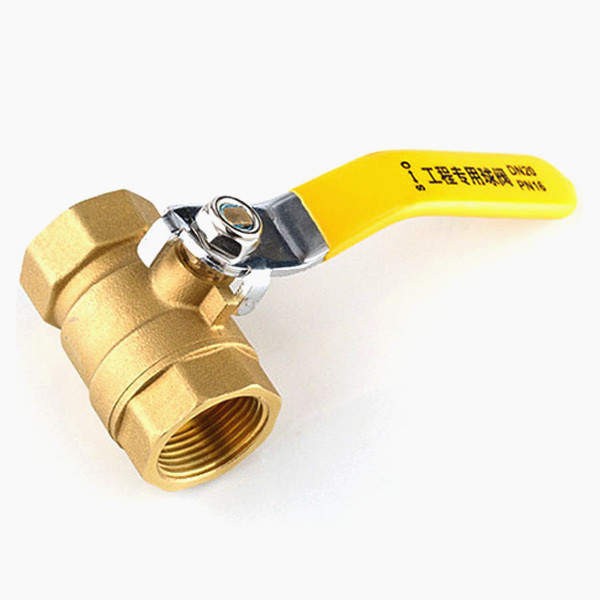

Q11F內螺紋銅球閥 產品特點

產品型號：Q11F-10T/16T/25T/40T

公稱通徑：DN15～DN100

公稱壓力：1.6Mpa～4.0Mpa

適用溫度：≤100oC

閥體材質：黃銅

適用介質：水、油、液體

結構形式：球形

連接方式：法蘭、內螺紋、外螺紋

驅動方式：手動

制造標準：國標GB、德國DIN、美國API

Q11F內螺紋銅球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、煤氣、燃氣等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的

Q11F內螺紋銅球閥 工作原理

銅球閥啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類球閥在管道中可水平或垂直安裝。

Q11F內螺紋銅球閥 外形結構圖

Q11F內螺紋銅球閥 主要外形尺寸（mm）

DN	SIZE	L（長度）	B	H（高度）	D
8	1/4	46	8	39	80
10	3/8	47.5	8	39	80
15	1/2	62	12.7	44.5	90
20	3/4	67	15	48	100
25	1	80	20	54	110
32	11/4	85.5	25	58	120
40	11/2	94.5	32	75	130
50	2	106	40	82	150
65	21/2	141.5	50	95	173
80	3	165	65	108.5	193
100	4	190	80	128.5	233
