?BQ41F法蘭保溫球閥
BQ41F，BQ41H法蘭保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：BQ41F，BQ41H
公稱通徑：DN20～DN200
公稱壓力：1.6Mpa～6.4Mpa
適用溫度：-29～180oC～550oC
閥體材質：鑄鋼、不銹鋼
適用介質：易凝固、易結晶流體
結構形式：球形
連接方式：法蘭、對夾
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI
應用范圍：用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 夾套 | 25 | A105 | 5 | 球體 | ||
| 2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
| 3 | 閥體 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
| 4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB | |
| 設計標準 | ASMEB16.34GB/T12224 |
| 結構長度 | ASMEB16.10GB/T12221 |
| 連接法蘭 | ASMEB16.34JB/T79 |
| 驅動方式 | 手動、電動、氣動 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |

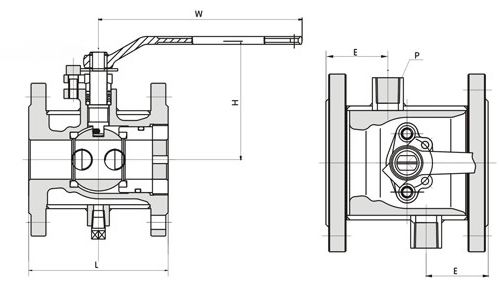

| 公稱通徑 (DN) | b | L | D | E | Q | H | W | 管螺紋 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
