D371F46渦輪不銹鋼蝶閥
D371F46渦輪不銹鋼蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 蝶閥 > 手動蝶閥
D371F46渦輪不銹鋼蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕
D371F46渦輪不銹鋼蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、
電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新額、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
材料品種 | 氯丁橡膠 | 丁睛檬膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | X | J | YBX | F | GX | FJ |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

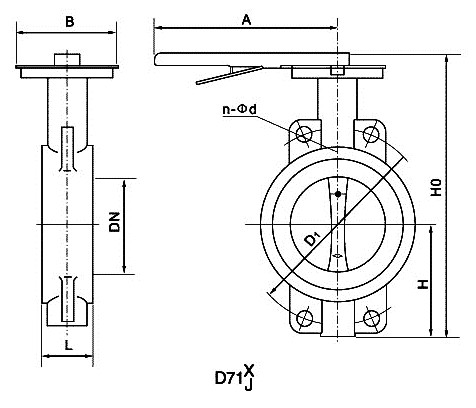

公稱通徑DN | 結構長度外形尺寸 | 連接尺寸 | ||||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米mm | 英寸inch | L | H | H0 | A | B | D1 | n-Φd | D1 | n-Φd | D1 | n-Φd |
50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-Φ14 | 125 | 4-Φ18 | 125 | 4-Φ18 |
65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 130 | 4-Φ14 | 145 | 4-Φ18 | 145 | 4-Φ18 |
80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-Φ18 | 160 | 8-Φ18 | 160 | 8-Φ18 |
100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-Φ18 | 180 | 8-Φ18 | 180 | 8-Φ18 |
125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-Φ18 | 210 | 8-Φ18 | 210 | 8-Φ18 |
150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-Φ18 | 240 | 8-Φ22 | 240 | 8-Φ22 |

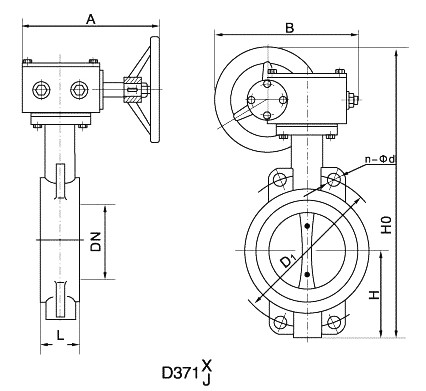

公稱通徑DN | 結構長度 | 外形尺寸（參考值） | 連接尺寸（標準值） | |||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米mm | 英寸inch | L | H | H1 | A | B | D1 | n-Φd | D1 | n-Φd | D1 | n-Φd |
50 | 2 | 43 | 63 | 306 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 | 125 | 4-Φ18 |
65 | 21/2 | 46 | 70 | 321 | 180 | 200 | 130 | 4-Φ14 | 145 | 4-Φ18 | 145 | 4-Φ18 |
80 | 3 | 46 | 83 | 346 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | 160 | 8-Φ18 |
100 | 4 | 52 | 105 | 387 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | 180 | 8-Φ18 |
125 | 5 | 56 | 115 | 411 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | 210 | 8-Φ18 |
150 | 6 | 56 | 137 | 447 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | 240 | 8-Φ22 |
200 | 8 | 60 | 164 | 572 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | 295 | 12-Φ22 |
250 | 10 | 68 | 206 | 646 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | 355 | 12-Φ26 |
300 | 12 | 78 | 230 | 738 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | 410 | 12-Φ26 |
350 | 14 | 78 | 248 | 761 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | 470 | 16-Φ26 |
400 | 16 | 102 | 289 | 877 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | 525 | 16-Φ30 |
450 | 18 | 114 | 320 | 938 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | 585 | 20-Φ30 |
500 | 20 | 127 | 343 | 993 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | 650 | 20-Φ33 |
600 | 24 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | 770 | 24-Φ36 |
700 | 26 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | 840 | 24-Φ36 |
800 | 28 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | 950 | 24-Φ39 |
900 | 32 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | 1050 | 28-Φ39 |
1000 | 36 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | 1170 | 28-Φ42 |
1200 | 40 | 254 | 755 | 1995 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | 1390 | 32-Φ48 |
1400 | 56 | 279 | 910 | 2310 | 1000 | 925 | 1560 | 36-Φ36 | 1590 | 36-Φ42 | 1590 | 36-Φ48 |
1600 | 64 | 318 | 1030 | 2595 | 1000 | 925 | 1760 | 40-Φ36 | 1820 | 40-Φ48 | 1820 | 40-Φ55 |
1800 | 72 | 356 | 1140 | 2810 | 1100 | 980 | 1970 | 44-Φ39 | 2020 | 44-Φ48 | 2020 | 44-Φ55 |
2000 | 80 | 406 | 1250 | 3100 | 1100 | 980 | 2180 | 48-Φ42 | 2230 | 48-Φ48 | 2230 | 48-Φ60 |
