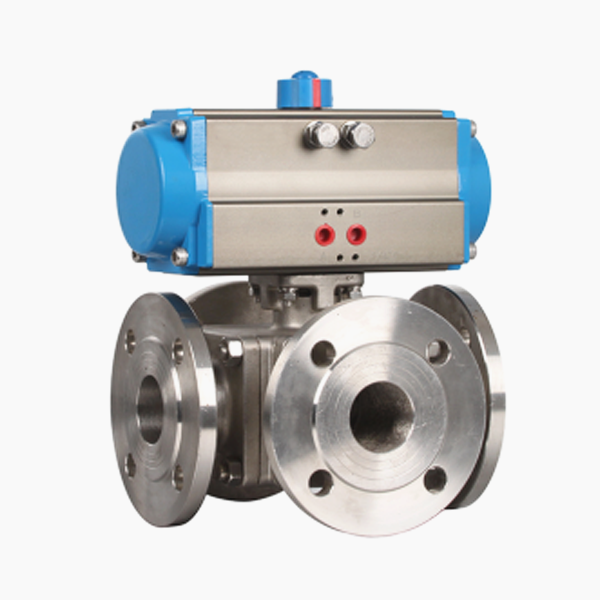

Q646F氣動四通球閥
Q646F氣動四通球閥為X形垂直通道的球閥，能使相對的兩個通道實現兩兩互通。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q646F、Q646H
公稱通徑：DN40-DN300
公稱壓力：1.6MPa-6.4MPa、150-300LB
適用介質：水、氣、油等
適用溫度：-10℃-400℃
閥體材質：鑄鋼、不銹鋼
設計標準 | GB/T12237 |
結構長度 | GB/T12221 |
法蘭標準 | JB/T79、GB/T9113、HG/T20592 |
檢查和試驗 | GB/T26480、JB/T9092 |
零件名稱 | 材質 | |
手柄 | WCB | |
填料壓蓋 | WCB | CF8 |
螺釘 | 25# | 304 |
填料 | PTFE | |
閥桿 | 45# | 304/316 |
球體 | 201 | CF8/CF8M |
閥體 | PTFE | |
閥座 | WCB | CF8/CF8M |
閥蓋 | WCB | CF8/CF8M |
密封墊 | PTFE | |
螺母 | 35# | 304 |
螺柱 | 45# | 304 |
并帽 | 45# | 304/316 |
O型圈 | NBR | |
支承圈 | 45# | 304/316 |
| 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓氣密封Low- | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.O | 2.2 | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度Applicable temperature | -28-350℃ | ||
應用規范 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | |
檢驗試驗 | GB9/T 9092-99、API 598 | ||

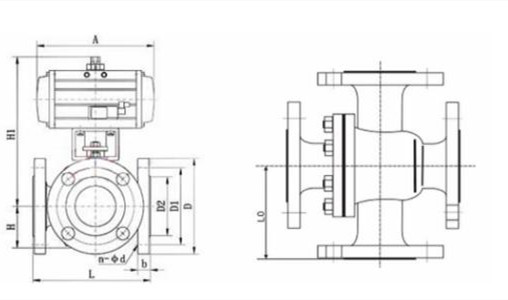

公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 365 | 410 | |
Z-Φd | 4-Φ14 | 4-Φ14 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ18 | 8-Φ23 | 12-Φ23 | 12-Φ25 | 12-Φ25 | |
