閥體形式

整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)

公稱壓力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN16MPa以內)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

帶定位器：小于全行程的±2%

可調范圍

250：1

配置執行機構

GT、AT、ST、SR系列單雙作用氣動執行器

控制方式

開關兩位控制能、4～20mA模擬量信號控制

閥體、閥蓋

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE、碳素纖維＋PTFE、對位聚苯

填料

V型PTFE、柔性石墨

公稱壓力

PN(MPa)

10.0

16.0

25.0

32.0

42.0

試驗壓力

強度試驗

15.0

24.0

37.5

48.0

63.0

密封試驗

11.0

17.6

27.5

35.2

46.2

低壓氣密試驗

0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

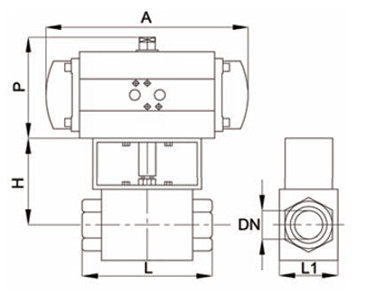

DN6

1/8"

42

82

34

18

25

43

48

160

140.5

29

41.5

20

69

DN8

1/4"

42

82

34

18

25

43

48

176

158.5

36

47

20

85

DN10

3/8"

42

82

34

18

25

43

48

176

158.5

36

47

20

85

DN15

1/2"

42

82

34

18

25

43

48

176

158.5

36

47

20

85

DN20

3/4"

52

102

44

26

27

53

48

203

210.5

42.5

52

20

102

DN25

1"

62

120

56

30

34

64

48

214

210.5

42.5

52

20

102

DN32

11/4"

66

126

68

32

37

69

54

225

210.5

42.5

52

20

102

DN40

1 1/2"

66

156

68

32

37

69

62

246

247.5

49.5

56.8

20

115

DN50

2"

90

183

86

42

53

95

62

272

247.5

49.5

56.8

20

115
