Q911N電動絲扣高壓球閥
Q911N電動絲扣高壓球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q911N
產品口徑：DN10-100mm
產品壓力：10-16MPa
產品材質：鑄鋼、鍛鋼、不銹鋼
適用溫度：-20℃～350℃
應用范圍：液壓油、高壓氣體、蒸汽、環保處理、污水等
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 | |||
公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 10 | 16 | 25 | 32 | 42 |
試驗壓力 | 強度試驗 | 15 | 24 | 37.5 | 48 | 63 |
密封試驗 | 11 | 17.6 | 27.5 | 35.2 | 46.2 | |
低壓氣密試驗 | 0.5～0.7 | |||||
適用介質 | 天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃) | |||||
公稱通徑 | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
管螺紋 | 尺寸(mm) | 管螺紋 | 尺寸(mm) | ||||||||
d | L | H | W | E | H | W | SW | L | |||
6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | 60 | 1 1 /4 | 115 | 300 | 70 | 120 |
40 | 1 1 /2 | 32 | 130 | 76 | 254 | 65 | 1 1 /2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |

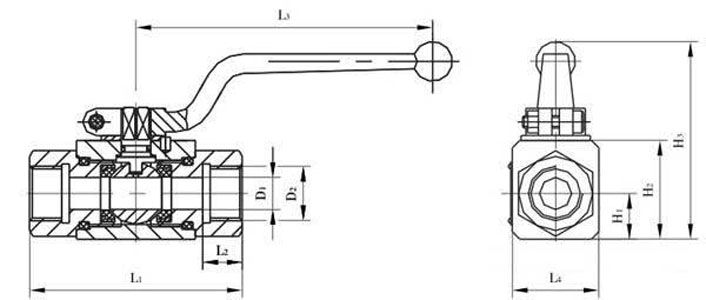

口徑 | d | L | L1 | H | W | D | L3 |
NPT3/8" | 10 | 100 | 60 | 62 | 150 | 1280 | 10 |
NPT1/2" | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
NPT3/4" | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
NPT1" | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
NPT11/4" | 31 | 160 | 90 | 95 | 255 | 42.80 | 13 |
NPT11/2" | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
NPT2" | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
