閥體、閥蓋

WCB+F46

304(CF8)+F46

316(CF8M)+F46

316L(CF3M)+F46

球體

2Cr13+氮化處理+46

304+46

316+46

316L+46

閥桿

2Cr13+46

304+46

316+46

316L+46

閥座密封圈

PTFE、碳素纖維＋PTFE

密封填料

V型聚四氟乙烯填料

公稱壓力(MPa)

PN1.0、1.6MPa

泄漏量

軟密封：零泄漏

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

"O"型球形閥芯

密封填料

聚四氟乙烯(PTFE)

連接形式

法蘭

可調范圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤150℃

配置執行機構

可配HQ、CR等系列角行程電動執行機構

控制方式

開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

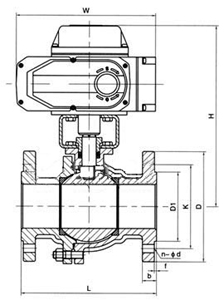

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

n-Φd

W

H

15

1/2

140/130

95

65

45

2

14

4-Φ14

231

350

20

3/4

140/130

105

75

55

2

16

4-Φ14

231

370

25

1

150/1340

115

85

65

2

16

4-Φ14

231

375

32

11/4

165

135

100

78

2

18

4-Φ18

231

385

40

11/2

180/165

145

110

85

3

18

4-Φ18

231

390

50

2

200/203

160

125

100

3

20

4-Φ18

231

435

65

21/2

220/222

180

145

120

3

20

4-Φ18

261

460

80

3

250/241

195

160

135

3

22

4-Φ18

261

465

100

4

280/305

215

180

155

3

24

8-Φ18

285

612

125

5

320/356

245

210

185

3

26

8-Φ18

285

625

150

6

360/394

280

240

210

3

28

8-Φ23

325

700

200

8

457

335

295

265

3

30

8-Φ23

325

740
