法蘭尺寸

JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公稱壓力

PN1.6、2.5、4.0、6.4MPa

強度試驗

2.4～9.6MPa

密封試驗

1.76～7.0MPa

流量特性

近似等百分比、直線特性

閥板轉角（度）

0°～至90°（可調）

允許泄漏量等級

軟密封：零泄露
硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

動作時間（S/90度）

8.5～30

36～60

可調節比

250:1

300:1

基本誤差

全行程的≤±2%

回差

全行程的≤±2%

死區

全行程的≤0.8%

輸入信號

4～20mA DC

輸出信號

4～20mA DC

材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni 12Mo2Ti

球體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用 工況

適用介質

蒸汽、水、油品

醋酸類

適用溫度

-28℃ - 300℃

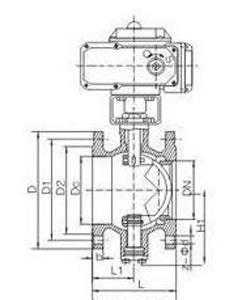

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

277

285

305

364

379

389

402

426

453

473

540

590

A

157

208

208

208

256

256

256

256

256

256

380

380

PN1.6MPa法蘭尺寸

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

PN2.5MPa法蘭尺寸

D

115

140

150

165

185

200

235

270

300

360

425

485

D1

85

100

110

125

145

160

190

220

250

310

370

430

D2

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30
