電動美標梅花型蝶閥是由對夾式三偏心結構和電動執行機構構成。
產品型號：LT-D973W，LT-D943W
產品口徑：DN50-DN600
產品壓力：4.0MPa
產品材質：碳鋼、不銹鋼
名稱 | 材料 |
閥體 | WCB、CF8、CF8M |
閥板 | WCB、CF8、CF8M |
閥桿 | 304、316、ICr13 |
密封圈 | 316、304 |
填料 | 柔性石墨，氟塑料 |
公稱通徑 | DN（in) | 2"-36" | 2"-36" |
公稱壓力 | PN(Mpa) | 150Lb | 300Lb |
實驗壓力Ps(Mpa) | 強度實驗 | 3.0 | 7.5 |
密封試驗 | 2.2 | 5.5 | |
適用介質 | 水、蒸汽、油品、酸堿類、海水等 | ||
適用溫度 | -40～425℃ | ||

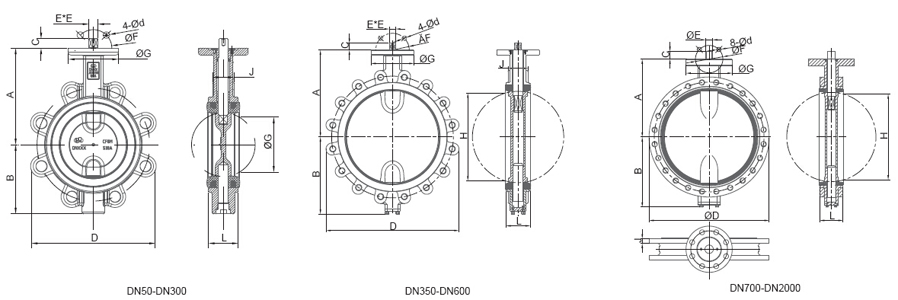

| 公稱通徑DN | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | 參考重量 | |||||||||||||||
| L | L1 | H | H0 | D | D1 | D2 | M | Z．d | |||||||||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | ||||
| 2" | 50 | 1.69 | 43 | 4.25 | 108 | 4.33 | 110 | 13.58 | 345 | 6 | 152 | 4.75 | 120.5 | 3.62 | 92 | M18 | 4-19 | 9 | 20 |
| 21/2″ | 65 | 1.69 | 46 | 4.4 | 112 | 4.64 | 118 | 14.25 | 362 | 7 | 178 | 5.49 | 139.5 | 4.13 | 105 | M18 | 4-19 | 10 | 25 |
| 3″ | 80 | 1.94 | 48 | 4.5 | 114 | 4.92 | 125 | 14.96 | 380 | 8.5 | 190 | 6 | 152.5 | 5 | 127 | M18 | 4-19 | 11 | 29 |
| 4″ | 100 | 2.19 | 54 | 5 | 127 | 5.7 | 145 | 16.34 | 415 | 9 | 229 | 7.5 | 190.5 | 6.19 | 157 | M18 | 8-19 | 13 | 33 |
| 5″ | 125 | 2.5 | 55 | 5.5 | 140 | 6.5 | 165 | 17.91 | 455 | 10 | 254 | 8.5 | 216 | 7.32 | 186 | M20 | 8-22 | 16 | 38 |
| 6″ | 150 | 2.75 | 57 | 5.5 | 140 | 6.89 | 175 | 21.45 | 545 | 11 | 279 | 9.5 | 241.5 | 8.5 | 216 | M20 | 8-22 | 26 | 74 |
| 8″ | 200 | 2.81 | 64 | 5.9 | 150 | 8.26 | 210 | 24.21 | 645 | 13.5 | 343 | 11.75 | 298.5 | 10.62 | 270 | M20 | 8-22 | 34 | 86 |
| 10″ | 250 | 3 | 71 | 6.3 | 160 | 9.84 | 250 | 27.36 | 695 | 16 | 406 | 14.25 | 362 | 12.75 | 324 | M22 | 12-25 | 51 | 142 |
| 12″ | 300 | 3.18 | 81 | 7 | 178 | 11.24 | 285 | 32.78 | 830 | 19 | 483 | 17 | 432 | 15 | 381 | M22 | 12-25 | 72 | 167 |
| 14″ | 350 | 3.63 | 92 | 7.5 | 190 | 12.6 | 320 | 35.43 | 900 | 21 | 533 | 18.75 | 476 | 16.25 | 413 | M27 | 12-29 | 106 | 218 |
| 16″ | 400 | 4 | 102 | 8.5 | 216 | 13.98 | 355 | 38.58 | 980 | 23.5 | 597 | 21.25 | 540 | 18.5 | 470 | M27 | 16-29 | 133 | 275 |
| 18″ | 450 | 4.5 | 114 | 8.74 | 222 | 14.96 | 380 | 40.55 | 1030 | 25 | 635 | 22.75 | 578 | 21 | 533 | M30 | 16-32 | 176 | 315 |
| 20″ | 500 | 5 | 127 | 9 | 229 | 16.34 | 415 | 43.7 | 1110 | 27.5 | 699 | 25 | 635 | 23 | 584 | M30 | 20-32 | 190 | 395 |
| 2″ | 600 | 6.06 | 154 | 10.5 | 267 | 18.7 | 475 | 51.37 | 1305 | 32 | 813 | 29.5 | 749.5 | 27.25 | 692 | M33 | 20-35 | 394 | 580 |
| 30″ | 750 | 6.5 | 165 | 11.5 | 292 | 22.38 | 580 | 60.03 | 1525 | 38.75 | 985 | 36 | 914 | 33.75 | 857 | M33 | 28-35 | 476 | 717 |
| 32″ | 800 | 7.5 | 190 | 12.5 | 318 | 24.8 | 630 | 62.4 | 1585 | 41.75 | 1060 | 38.5 | 978 | 36 | 914 | M39 | 28-41 | 618 | 880 |
| 36″ | 900 | 8 | 200 | 13 | 330 | 26.77 | 680 | 69.48 | 1765 | 46 | 1168 | 42.75 | 1085 | 40.25 | 1022 | M39 | 32-41 | 762 | 1042 |
